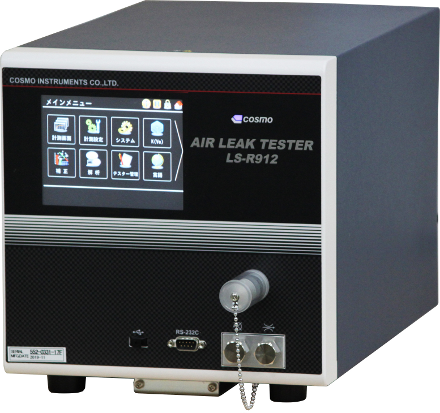

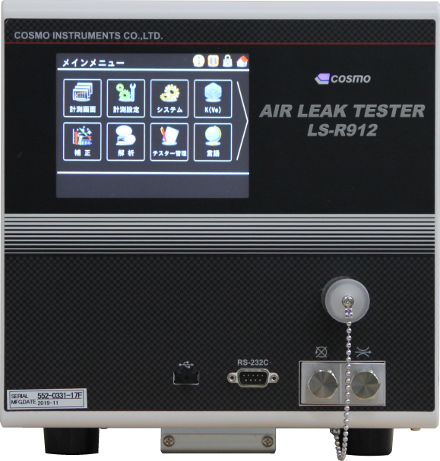

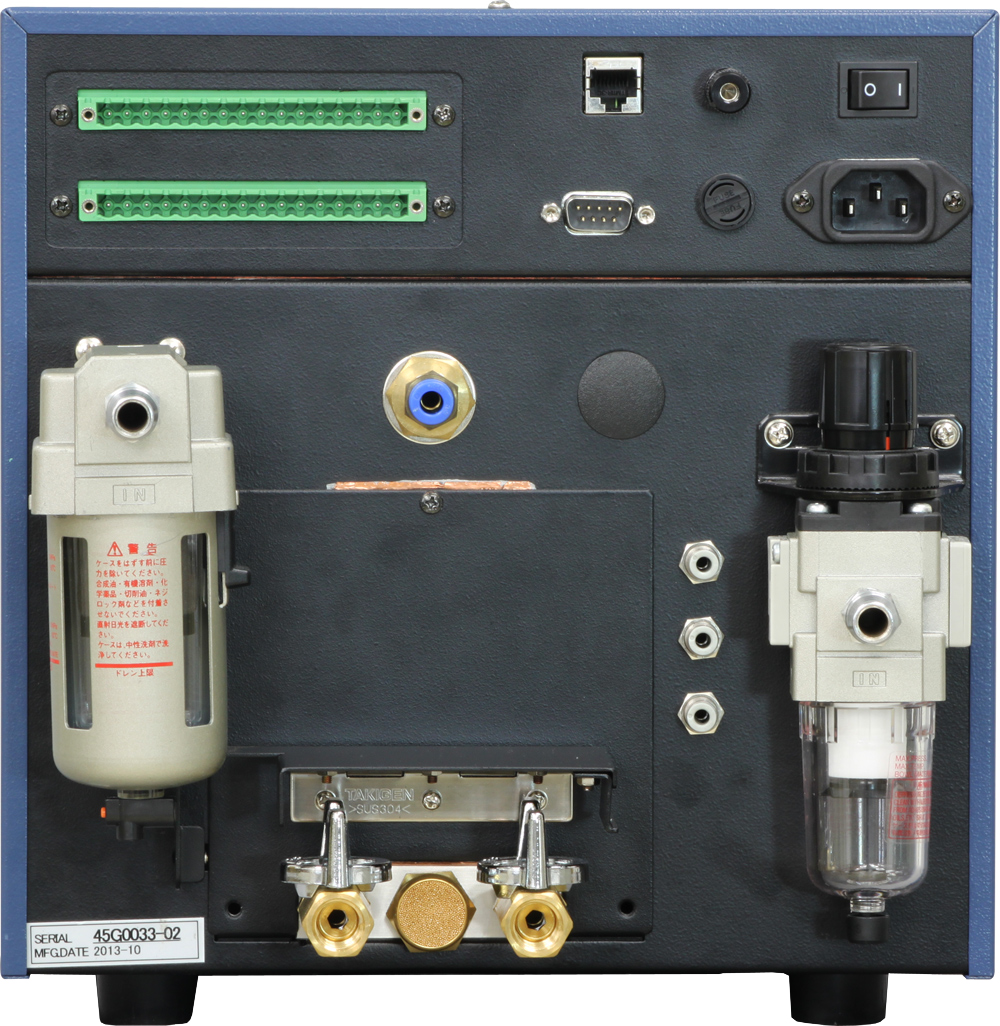

テスト圧2回路切替型差圧式エアリークテスター　LS-R912

LS-R912

エアリーク
テスター
ﾍﾘｳﾑ・水素・ﾊﾞｯﾃﾘｰ
リークテスト
圧力計
流量計
周辺機器
制御機器
異音検査
システム
コスモ
スーパーゲル

1台のテスターで2種類の異なる圧力レンジの検査を実現！

新発売のLS-R912は、タッチパネル操作、USBでの品質管理、多言語対応等、LS-R902の便利さ、使い易い機能をそのままに、1台のテスターで2種類の異なるテスト圧力レンジの検査を実現致しました。

LS-R912はさまざまな要求に応えることができる新型エアリークテスターです。

特長と機能

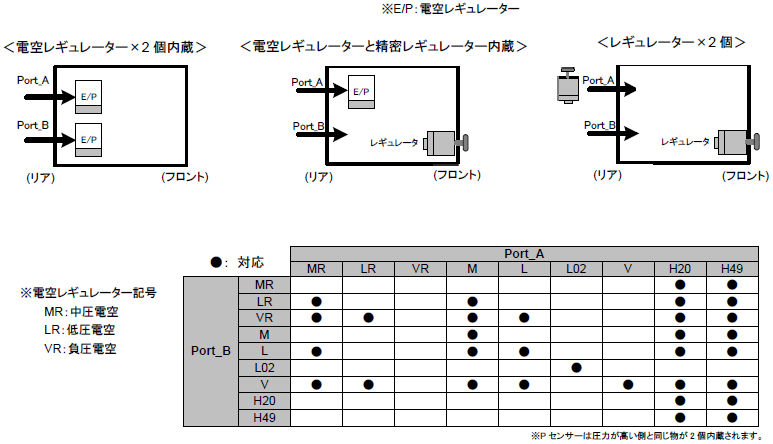

2種類の異なる圧力レンジを切替えることができます

2回路(Port-A/Port-B)の圧力レンジの組合せは対応表の中からお選び頂くことができます。

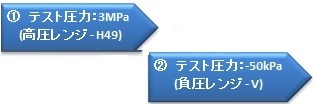

1つの製品で、異なるレンジのテスト圧力を使用する検査の場合

検査　1箇所
テスト圧力　2レンジ

テスト1と2を同時に行う事は出来ませんのでご注意下さい

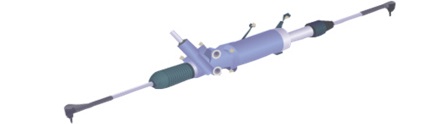

例えばこんな製品。
(注)　イラストの製品と、上記図に記載されているテスト条件は無関係となります。

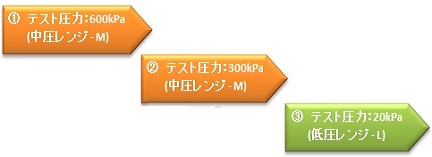

1つの製品内にある複数の検査箇所に、異なる2レンジのテスト圧力を使用する検査の場合 　(別途検査箇所を切替えるバルブが必要となります。)

検査　３箇所
テスト圧力　2レンジ

(注)　テスト1、2と3を同時に行う事は出来ませんのでご注意下さい。

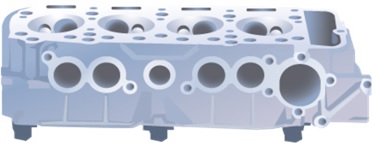

例えばこんな製品。
イラストの製品と、上記図に記載されているテスト条件は無関係となります。

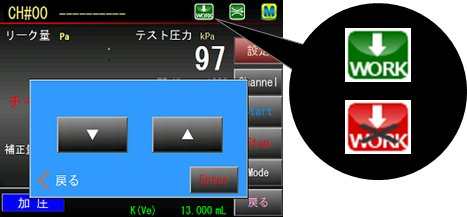

テスト圧力の微調整が簡単になりました

設定時大きなテンキーが現れるなど、各種設定では分かりやすい画面表示で迷うことなくセットできます。

ワークまで加圧されます。

ワークには加圧されません。
ストップバルブを閉じなくてもテスト圧力の調整ができます。

LS-R912に搭載されているLS-R902の便利な機能に関しては、LS-R902のページにて確認下さい。
リンク→ＬＳ－Ｒ９０２の製品情報


仕様

仕様

差圧センサーと表示
(標準)		 分解能
表示範囲
センサーレンジ
センサー過圧
表示精度 *1		 0.1 Pa
±2500 Pa
±1000 Pa
±2000 Pa
5 MPa
±2.5% of rdg ±1Pa、ただし50Pa以下は±2Pa
テスト圧センサーと表示 表示精度 ±1% of F.S. ±1 digit (直線性、ヒステリシス、再現性)
温度特性 ±0.1% of F.S. / ℃
表示単位 *2 テスト圧 kPa, MPa (PSI, kg/cm2, bar, mbar, mmHg, cmHg, inHg)
リーク量 Pa, kPa, mL/s, mL/min, L/min, Pa・m3/s, E-3 Pa・m3/s, Pa/s, Pa/min,
(mmH2O, inH2O, mmHg, in3/min, in3/d, , ft3/h)
リーク量表示 3～5桁（浮動小数点）、サンプルレイト：10回/秒
リークリミット (標準) ±999.9 Pa以下
チャンネル数 32ch（0～31）、 オプション100ch（0～99）
タイマ設定範囲 999.9秒 （分解能0.1秒）
電源 AC100～240V±10%, 50/60Hz, 80VAmax
ヒューズ (T2.5A 250V)
絶縁耐圧と抵抗AC1400V 10 sec, DC500V 50 MΩ
内部ソレノイド電源: DC24V
テスト圧源 クリーンエアーを使用。元圧はテスト圧より十分高い圧力が必要です。
パイロット圧源 400～700kPa範囲のクリーンエアーを印加。
CPU ARM9 400MHz, DRAM 128MB
LCD/TP 5.7inchカラー液晶 640×480ドット(VGA)
配管接続口径 Rc(PT) 1/4 テスト圧源、パイロットエア源、ワーク配管、マスター配管
環境温度 使用温度: 5 ～45℃    保存温度: -20～60℃
高温環境にて使用される場合はご相談ください。
湿度 80%RH以下、ただし結露なきこと
質量 約13.5～17.5 kg （仕様により異なる）
シリアル通信RS232C準拠
(D-sub9ピン)
2ポート		 I/F固定長出力
ID/F固定長出力
シリアル通信RS232C準拠
(D-sub9ピン)
2ポート
USBポート		 T/F固定長出力 リークデータのほかに設定値も同時に出力
その他のフォーマット リークデータのみの出力
データ保存
USBポート 設定値書き出し

判定、リーク値、補正値、テスト圧力、CH#、時間、 他
LANポート FTPサーバー機能搭載
(予定)

csvファイル
メンテナンス/校正ポート M10×1.5 (Oリングシール)
電空レギュレーター 繰返し性: ±0.5% of F.S. 以下
温度特性: ±0.16% of F.S. / ℃
標準付属品 電源コード

国内用: 定格AC125V/7A、長さ3m

輸出用:  定格AC240V/10A、長さ2m  (CE適合品)
コントロールI/O コネクター、USBカバー、
検査成績書、トレーサビリティ関係書類、取扱説明書CD
環境特性
(IEC 61010-1)		 過電圧カテゴリⅡ

保護クラスⅠ
汚染度2
設置高度3000m以下

使用場所: 室内
周辺機器 マスターチャンバー、リークマスター、バイパスユニット、外部排気弁、他

*1　表示精度は出荷時のものとなります。点検校正時の精度は、± 5% of rdg ±1Paになります。
オプション、ワイドレンジの差圧表示の精度は、± 5% of rdg ±0.01kPaになります。
*2　SI 単位仕様では( )の単位は設定できません。
NOTE:海外で使用される場合は、各国の規格や法規に適合した電源コードを使用してください。

形式分類

2種類の異なるテスト圧力レンジを切替え

■ 型式 LS-912(ABCD.E.F)

型式記号A、B、C、E、F は必須項目です。

A 計測回路 インテリジェント1回路 A1 エアー流量が大きく、センサー保護回路が充実
インテリジェント2回路 A2 等圧弁を用いて安定性とセルフチェック機能を強化
微小容積用回路 AS01 10 mL以下のワーク容積に対しリーク規格値が特に小さい場合
外圧検出式回路 C 外圧検出式 (2次圧方式)
B テスト圧範囲(Port_A) 精密レギュレーター 中圧 M 使用範囲 50 ~ 800 kPa (PS 1 MPa、調圧弁 0.8 MPa)
低圧 L 使用範囲 10 ~ 100 kPa (PS 100 kPa、調圧弁 200 kPa)
微圧 L02 使用範囲 5 ~ 20 kPa (PS 20 kPa、調圧弁 200 kPa)
負圧 V 使用範囲 -5 ~ -100 kPa (PS -100 kPa、調圧弁 -100 kPa)
高圧 H20 使用範囲 2.0 MPa以下 (PS 2 MPa、調圧弁なし)
特高圧 H49 使用範囲 4.9 MPa以下 (PS 5 MPa、調圧弁なし)
電空レギュレーター 中圧 MR 使用範囲 50 ~ 800 kPa (PS 1 MPa、調圧弁 0.9 MPa)
低圧 LR 使用範囲 10 ~ 95 kPa (PS 100 kPa、調圧弁 100 kPa)
負圧用 VR 使用範囲 -5 ~ -75 kPa (PS -100 kPa、調圧弁 -80 kPa)
C テスト圧範囲 (Port_B) テスト圧範囲 (Port_A)と同じ
D オプション 外部排気弁対応 G 外部排気弁は別売
キャリブレーター リークマスター対応 *1 J リークマスター対応別売
オートリークキャリブレーター搭載 K05 容積変化量: 0.5 mL 低圧･中圧･高圧 小容積ワーク
K1 容積変化量: 1 mL 低圧･中圧･高圧 小･中容積ワーク
K4 容積変化量: 4 mL 低圧･中圧･高圧 中･大容積ワーク
K10 容積変化量: 10 mL 低圧･中圧･高圧 大容積ワーク
バイパス対応、レギュレーターなし *2 B バイパスユニットは別売
ブローオリフィス Ø 1.2 F1 テスト圧が -10 ~ -4 kPa、AS01仕様に必要
電空対応 R1 電空調圧弁ユニット出力コネクタ付き
ナイロンフィルター RX02 パイロット圧接続口のフィルターがナイロン製
RX03 テスト圧とパイロット圧接続口のフィルターがナイロン製
フィルター交換 RX06 パイロット圧側フィルターレギュレーターをフィルターに交換
特殊チャンネル数 RX11 100チャンネル
産業用ネットワーク N5A EtherNet IP
N6A Profi NET
ワイドレンジ差圧表示 D4 差圧センサーレンジ: ±10 kPa 分解能: 1 Pa
接続口 NPT PX1 配管口のネジNPT仕様
E 表示単位 UX1 SI単位のみ (国内販売必須)
UX2 全単位 (海外のみ)
F 電源ケーブル VA 125 V電源ケーブル3 m
VE 250 V電源ケーブル2 m
VK 250 V電源ケーブル2 m (中国用)

*1 高圧用と特高圧用には非対応
*2 BはPort-Bのみ対応

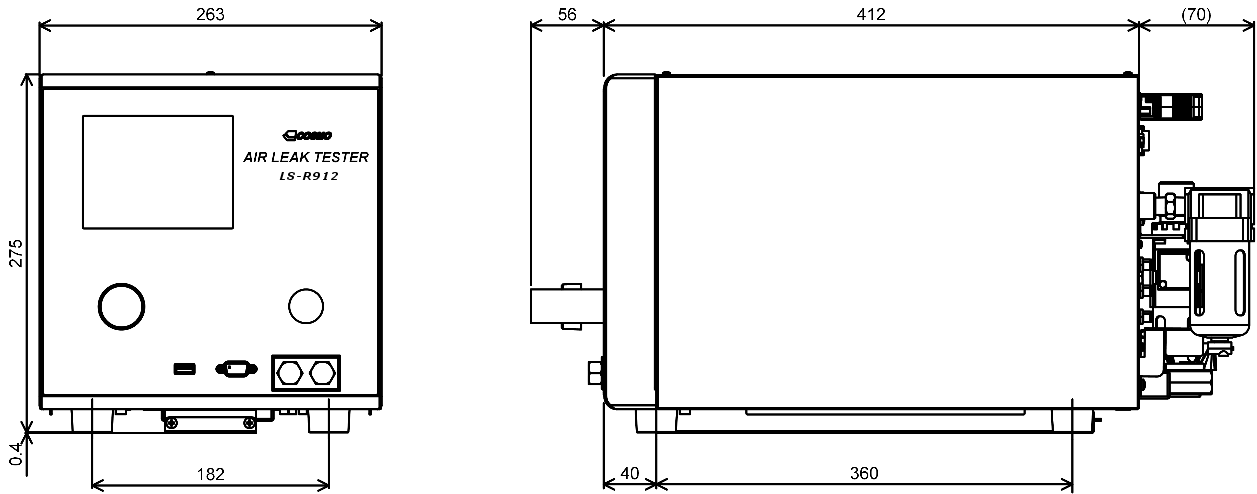

外観図
