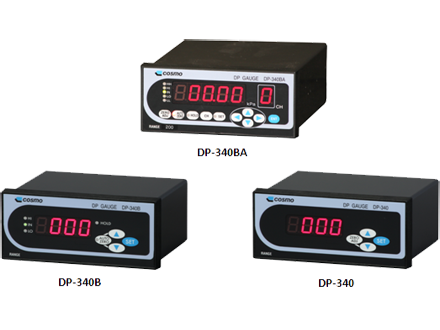

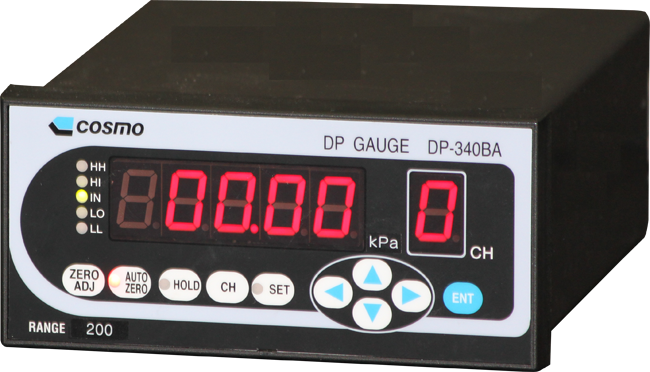

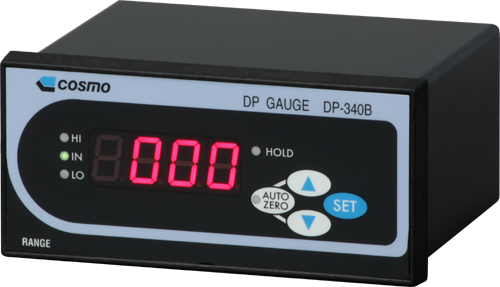

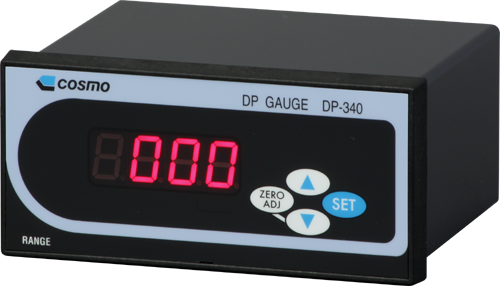

多機能デジタル圧力計 DP-340シリーズ

500Paの微差圧から50MPaもの高圧まで豊富なレンジ揃えた、過圧特性に優れたデジタル圧力計です。

特長と機能

特長

●500Paの微差圧から50MPaの高圧まで豊富なレンジを用意

●過圧耐性の優れたセンサーを、内蔵又はセパレートで用意

●表示速度切替可能で、用途に応じた使用が可能

●従来機種のDP-320, DP-330とパネルカット寸法が同じなので、載せ替えが容易

●校正証明書添付


仕様

共通仕様　(DP-340 / 340B / 340BA)

微圧(差圧) ゲージ圧
精度 ±0.3% of F.S. ±1 digit ±0.25% of F.S. ±1 digit
温度特性(零点) ±0.03% of F.S./℃
温度特性(感度) ±0.03% of F.S./℃
測定流体 非腐食性気体 SUS630耐蝕範囲の気体・液体
検出方式 インダクタンス型 キャパシタンス型
受圧素子材質 ベリリウム銅 SUS630
許容加圧 50kPa以下のレンジ：F.S.の10倍 5MPa以下のレンジ：F.S.の2倍
100kPa以上のレンジ：F.S.の5倍 10MPa以上のレンジ：F.S.の1.5倍
応答性(ステップ応答) 300ms以下/99％ of F.S. 30ms以下/99％ of F.S.
受圧部内容積 HI側約8.3mL LO側約9.8mL 約3.5mL
付属品書類 トレーサビリティ関係書類、取扱説明書

個別機能　(DP-340 / 340B / 340BA)

DP-340 DP-340B DP-340BA
表示桁数 3.5桁表示
表示範囲　000～±1999		 3.5桁/4.5桁切換
表示範囲　000～±1999/0000～±19999
小数点 移動不可 設定により各点移動可
表示速度
(サンプリングタイム)		 250ms, 50ms 切換可能
アナログ出力 0.5, 1, 2VDC 表示に対応した電圧出力
オプション：　5, 10VDC対応
アナログ電流出力
(オプション)		 4-20mA 表示に対応した電流出力
最大許可負荷:　500Ω
BCD出力 オプションにて対応 オープンコレクター　max 50VDC, 35mA オープンコレクター　max 55VDC, 20mA
センサーゼロ調整 ワンプッシュゼロセット調整
RS-232C通信 – – 1200, 9600, 19200 bps
デジタルフィルター – – 移動平均　フィルター効果
大(20回)　中(7回)　小(3回)
LED輝度調整 – – 7段階
キーボードロック 誤動作防止機能
上下設定
コンパレーター		 – 上限(HI), 下限(LO)警報設定 上限(HH/HI), 下限(LO/LL)警報設定
ユーザースパン – – 0.001～9.999倍
チャンネル – – 10チャンネル選択可
表示ホールド BCDオプションで追加されます。
外部操作のみ機能します		 表示ホールド 表示ホールド/ピークホールド
/ボトムホールド
オートゼロ BCDオプションで追加されます。
外部操作のみ機能します		 オートゼロボタン
電源 DC24V 0.2A
(AC100～240V 電源アダプター付属)		 DC24V 0.3A
(AC100～240V 電源アダプター付属)
使用温度範囲 5～40℃
センサーセパレート オプション　　標準ケーブル3m, 防滴タイプ対応可
CE対応 – × センサー内蔵タイプのみ
連成圧 微圧(差圧)、ゲージ圧の全レンジにて対応可能
圧力接続口径 Rc 1/8

圧力レンジ　(DP-340 / 340B / 340BA　共通)

レンジ記号 差圧/ゲージ圧 計測範囲 F.S.時表示桁
5PD 差圧 0～500Pa 500
1KD 差圧 0～1kPa 1.000
2KD 差圧 0～2kPa 1.999
5KD 差圧 0～5kPa 5.00
10KD 差圧 0～10kPa 10.00
20KD 差圧 0～20kPa 19.99
50KD 差圧 0～50kPa 50.0
100KD 差圧 0～100kPa 100.0
50KG ゲージ圧 0～50kPa 50.0
100KG ゲージ圧 0～100kPa 100.0
200KG ゲージ圧 0～200kPa 199.9
500KG ゲージ圧 0～500kPa 500
1MG ゲージ圧 0～1MPa 1.000
2MG ゲージ圧 0～2MPa 1.999
5MG ゲージ圧 0～5MPa 5.00
10MG ゲージ圧 0～10MPa 10.00
20MG ゲージ圧 0～20MPa 19.99
50MG ゲージ圧 0～50MPa 50.0
V1KD 負圧差圧 0～-1kPa -1.000
V2KD 負圧差圧 0～-2kPa -1.999
V5KD 負圧差圧 0～-5kPa -5.00
V10KD 負圧差圧 0～-10kPa -10.00
V20KD 負圧差圧 0～-20kPa -19.99
V50KD 負圧差圧 0～-50kPa -50.0
V100KD 負圧差圧 0～-100kPa -100
V50KG 負圧ゲージ圧 0～-50kPa -50.0
V100KG 負圧ゲージ圧 0～-100kPa -100

形式分類

■ 型式 DP-340(A.BC.D) / DP-340B(A.BC.D)

表示専用タイプ : DP-340(A.BC.D)
上下限判定付き : DP-340B(A.BC.D) 型式記号A、B、D は必須項目です。

A 圧力レンジ — 圧力レンジ一覧表を参照
B センサー タイプ N 圧力センサー本体内蔵 (標準)
S1 圧力センサー外付け
S2 圧力センサー外付け防滴構造 *1
ケーブル長さ *2 L1 3 m (標準)
LX5 5 m
LX10 10 m
C オプション BCD出力 *3 B BCDオプション (DP-330互換)
アナログ出力変更 F1 アナログ出力 F.S.5V
F2 アナログ出力 F.S.10V
A アナログ電流出力 4 – 20mA *4
インタフェース *5 Q1 入力5V 対応
D 電源 ACアダプター付
(標準)		 VG AC100V 電源ケーブル 3m
VH AC240V 電源ケーブル 2m
VK AC240V 電源ケーブル 2m (中国用)
ACアダプターなし VJ 外部電源 DC24V が必要

*1 ゲージ圧のみ対応
*2 センサータイプが外付け(S1、S2)の場合、選択可能
*3 DP-340のみのオプションです。DP-340とDP-340BではコネクターのBCDピン配列が異なる。
*4 連成圧(X)・負圧(V)の場合、見積依頼が必要
*5 標準は24V

■ 型式 DP-340BA(A.BC.D)

型式記号A、B、D は必須項目です。

A 圧力レンジ — 圧力レンジ一覧表を参照
B センサー タイプ N 圧力センサー本体内蔵 (標準)
S1 圧力センサー外付け
S2 圧力センサー外付け防滴構造 *1
ケーブル長さ *2 L1 3 m (標準)
LX5 5 m
LX10 10 m
C オプション アナログ出力変更 F1 アナログ出力 F.S.5V
F2 アナログ出力 F.S.10V
A アナログ電流出力 4 – 20mA *3
インタフェース *4 Q1 入力5V 対応
D 電源 ACアダプター付
(標準)		 VG AC100V 電源ケーブル 3m
VH AC240V 電源ケーブル 2m
VK AC240V 電源ケーブル 2m (中国用)
ACアダプターなし VJ 外部電源 DC24V が必要

*1 ゲージ圧のみ対応
*2 センサータイプが外付け(S1、S2)の場合、選択可能
*3 連成圧(X)・負圧(V)の場合、見積依頼が必要
*4 標準は24V



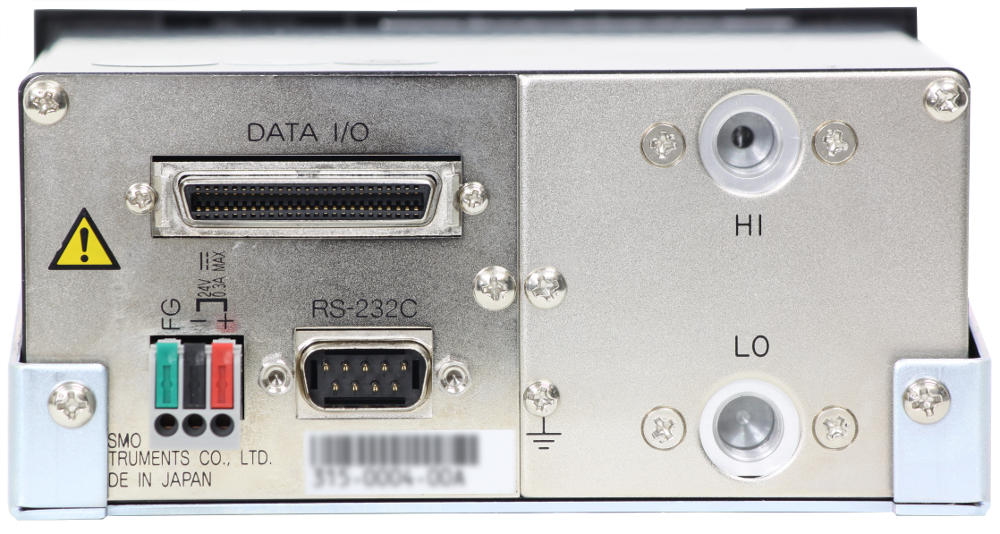

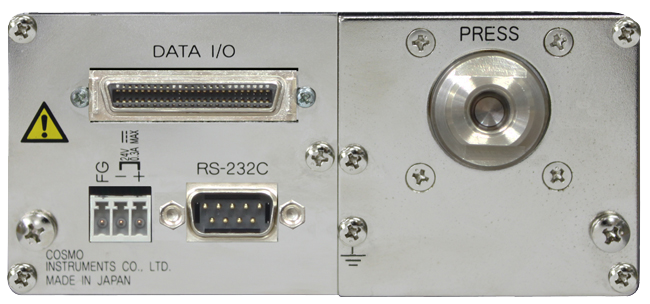

外観図

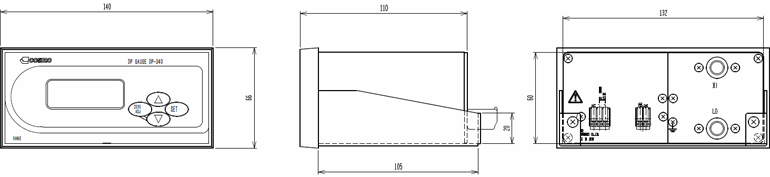

DP-340 外観図

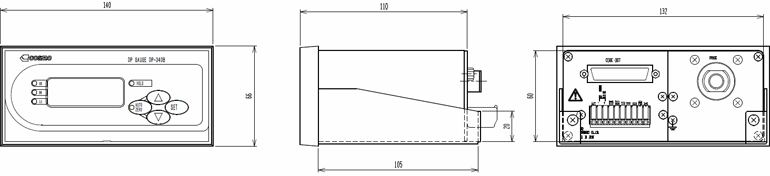

DP-340B 外観図

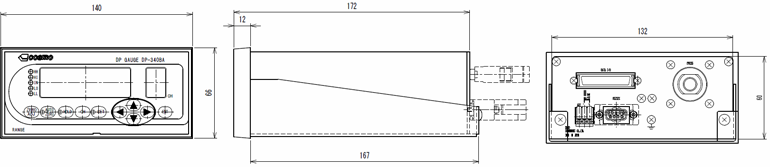

DP-340BA 外観図
