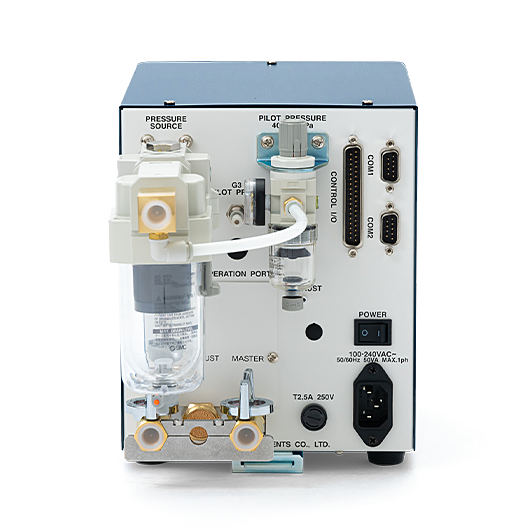

LS-1866 差圧式リークテスター

  • 高圧対応
  • 軽量コンパクト
  • シンプル機能
  • エントリーモデル
高い漏れ検出能力は上位機種と同じレベルでありながら、必要最小限の機能をコンパクトなボディに収めることで、ハイコストパフォーマンスを実現したエアリークテスターのエントリーモデル。

基本仕様

圧力レンジ −100 kPa ~ 1.5 MPa
電源電圧 AC100 ~ 240 V ± 10 %,50 / 60 Hz,70 VA max
環境温度 使用温度:5 〜 40℃
保存温度:−20 〜 70℃
外形寸法 W165 × D240 × H208(突起部除く)
重量 約6.3 kg(標準仕様)

特長・機能

  • 高感度・高耐圧の差圧センサーと熱影響のない空気作動弁を内蔵
  • テストするたびにバルブ動作やセンサー感度のチェックなどを行う、性能と安全性に優れたインテリジェントエア回路を標準搭載
  • マスタプリセット機能、NR機能搭載により、検出能力の向上や検査時間の短縮が可能
  • 充実したチャンネル機能により、多種ワークへの対応が可能
計測性能向上機能
  • インテリジェントエア回路

    内圧検出方式のリーク検出回路で、インテリジェント1エア回路とインテリジェント2エア回路があります。差圧センサー、空気作動弁は故障の少ない高耐久構造でマニホールドにより一体化されています。毎回の検査のなかで差圧センサーや作動弁のセルフチェックを行い判定結果を確実なものにしています。

  • 高性能差圧センサー搭載

    エアリークテスターの心臓部である差圧センサーの改良と、高性能AD変換器の採用により、0.1Pa単位での計測安定性を実現しました。これらの効果により、計測精度の向上、テスト時間の短縮が見込めます。

  • マスタリング/マスタープリセット機能

    測定時の断熱圧縮、変形などによる誤差成分を抽出し、この値を用いて補正することにより、誤差成分をかなり含んだ状態でのテストが可能になり、計測時間の短縮と同時に、マスター側の管理も容易になりました。さらに室温などの緩やかな環境変化にも追従し、より安定した計測を実現します。

  • リークキャリブレーション機能

    リークによる差圧をmL/minなどの流量単位で表示するには流量係数(等価内容積)が必要です。この係数を測定する機能で、容積変化方式とリークマスター方式があります。さらに全自動のALC(容積変化方式)や自動のリークマスター方式では、流量係数計測だけではなくリーク感度変化を自動でチェックするKチェック機能が用意されています。

安全性・信頼性向上の機能
  • 校正ポート

    日常点検やリークキャリブレーションのためにフロントパネルに用意された接続口です。差圧、テスト圧の検査・校正も可能です。

  • NR(ノイズリダクション)機能

    精度追求または計測時間の短縮を目的とし、判定値を小さくした場合、その測定値に対するノイズの割合が高くなります。この時、初回の検出において不確定判定領域を設定し、この領域に入った場合、検出行程を繰り返すことによりノイズ成分を除去し、良品の不良判定率を低減する機能がノイズリダクション(NR)モードです。

  • 外部排気弁対応

    ワーク内部の水・油がテスターに浸入することによる故障を防ぐため、外部に設置された排気弁(オプション)をテスター側で制御します。

  • 排気干渉防止機能

    複数のリークテスターを搭載しているシステムの場合、排気工程で元圧に大きな変動が起こります。これがまだ計測中のテスターに悪影響を与えることがあります。この排気干渉を防止する機能が搭載されています。

空気回路
  • 高圧対応

    1 MPaを超えるテスト圧でのリークテストに対応します。
