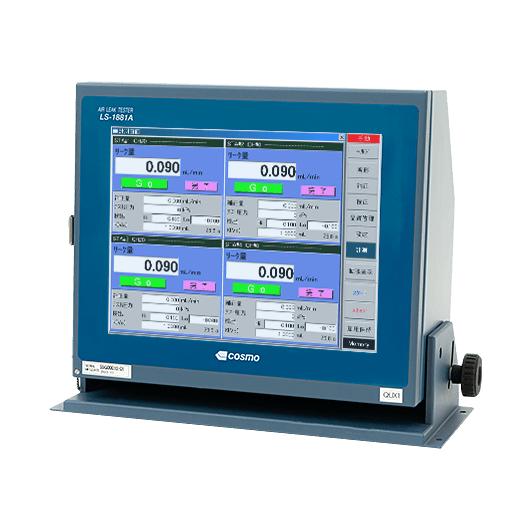

LS-1881A / LU-80A 差圧式リークテスター

省配線
フィールドバス
マルチリンク型
最大8センサ制御
12型タッチパネル

操作性に優れた大型カラータッチパネル液晶を備えた、コントローラー1台で最大8台のセンサーユニットを接続してリークテストができる、マルチリンク型エアリークテスター。
コントローラーと各センサーユニットは、フィールドバスの採用により省配線化を実現。

基本仕様

圧力レンジ	−100 kPa ~ 700 kPa
電源電圧	AC100 ~ 240 V ±10%、50 / 60 Hz、50 VA max
環境温度	5 ~ 45℃
外形寸法	コントローラー：W320 × D175 × H302（突起部除く）空圧ユニット：W120 × D301 × H24（突起部除く）
重量	コントローラー：7.5 kg 空圧ユニット：7.0 kg

特長・機能

4言語表示切替機能

表示器では、日本語、英語、中国語、韓国語の4つの言語が選択可能です。製品をご利用頂く地域によって、言語をお選びください。

多連コントロール機能

１台のコントロール表示器で最大８台の空圧ユニットを制御できます。各ユニットに対して同時、あるいは個別に制御可能です。空圧ユニットは小型化が計られていますので、省スペース化や多連化による設備投資コスト削減が可能です。

品質管理画面

1ステーション計測画面

4ステーション計測画面

FTP・産業用ネットワーク機能

産業用ネットワーク仕様に変更することが可能です。 PLCとPCの設定が容易になり、計測結果をネットワークへアウトプット可能です。

また、煩雑な通信ケーブルの配線が大幅に省力化できます。

システム内省配線

本器とシーケンサ間の、多量の入出力信号に関する配線は制御盤内で行うことができます。また、I/Oユニットと表示器および各空圧ユニット間は、付属の専用ケーブルで簡単に接続することができます。

また、フィールドバス（EtherNet/IP）への接続も計画されており、いっそうの省配線化が実現できます。

メモリカード標準装備で
データー管理が容易になる。

工業用USBメモリーを標準装備し、各ユニットの過去1,000個のデータを保存しています。 USBメモリーですから簡単にパソコンでデータを見たり、Excelなどでデータの解析、グラフ作成なども行うことができます。

また、設定値もUSBメモリーでバックアップできます。

検査の効率化・高精度化のための機能も充実高性能AD変換機器と新型差圧センサ搭載

差圧計測において0.1 Pa単位での計測安定を実現します。

高度な学習補正機能

誤差成分を効率的に補正し、計測時間の短縮と管理を容易にします。

NRモード

やむを得ずノイズ成分が多い状態で検査を行う場合、警報設定において不確定領域を設定し、再検査を行うモードです。

マルチチャンネル

各ステーションごとに100個のチャンネルを用意。多品種ワークに対応できます。

セルフチェック機能

電気的なチェックはもちろん、測定する際は毎回センサーの感度やバルブ動作も監視し、不具合を検知します。

校正ポート

点検校正・感度チェックに便利な校正ポートを、空圧ユニットのフロントパネルに搭載。

リークキャリブレーション機能

リークマスターを用いて、差圧を漏れ流量単位に変換するために必要な等価内容積K(Ve)が計測できます。

テスト圧の自動制御

電空レギュレーターにより、チャンネルごとに異なるテスト圧や高速チャージを設定できます。また、テスト条件によっては加圧時間の短縮も可能になります。

計測性能向上機能

インテリジェントエア回路

内圧検出方式のリーク検出回路で、インテリジェント1エア回路とインテリジェント2エア回路があります。差圧センサー、空気作動弁は故障の少ない高耐久構造でマニホールドにより一体化されています。毎回の検査のなかで差圧センサーや作動弁のセルフチェックを行い判定結果を確実なものにしています。
高性能差圧センサー搭載

エアリークテスターの心臓部である差圧センサーの改良と、高性能AD変換器の採用により、0.1Pa単位での計測安定性を実現しました。これらの効果により、計測精度の向上、テスト時間の短縮が見込めます。
マスタリング／マスタープリセット機能

測定時の断熱圧縮、変形などによる誤差成分を抽出し、この値を用いて補正することにより、誤差成分をかなり含んだ状態でのテストが可能になり、計測時間の短縮と同時に、マスター側の管理も容易になりました。さらに室温などの緩やかな環境変化にも追従し、より安定した計測を実現します。
リークキャリブレーション機能

リークによる差圧をmL/minなどの流量単位で表示するには流量係数(等価内容積)が必要です。この係数を測定する機能で、容積変化方式とリークマスター方式があります。さらに全自動のALC（容積変化方式）や自動のリークマスター方式では、流量係数計測だけではなくリーク感度変化を自動でチェックするKチェック機能が用意されています。
多連空圧ユニットコントロール機能

最大８台の空圧ユニットを接続し、1台の表示器で集中コントロールすることでコストを低減し、空圧ユニットの分離によりコンパクトで省スペースを実現します。
100チャンネル機能

最大100チャンネルの独立した設定で多種ワークに対応が可能です。

安全性・信頼性向上の機能

手動バルブ開け忘れ監視

テスター単独のリークチェックに使用する手動バルブの開閉を自動チェックします。リークチェック後のバルブ開け忘れを検知し閉でのリークテストを防止します。
校正ポート

日常点検やリークキャリブレーションのためにフロントパネルに用意された接続口です。差圧、テスト圧の検査・校正も可能です。
NR（ノイズリダクション）機能

精度追求または計測時間の短縮を目的とし、判定値を小さくした場合、その測定値に対するノイズの割合が高くなります。この時、初回の検出において不確定判定領域を設定し、この領域に入った場合、検出行程を繰り返すことによりノイズ成分を除去し、良品の不良判定率を低減する機能がノイズリダクション（NR）モードです。
外部排気弁対応

ワーク内部の水・油がテスターに浸入することによる故障を防ぐため、外部に設置された排気弁（オプション）をテスター側で制御します。
排気干渉防止機能

複数のリークテスターを搭載しているシステムの場合、排気工程で元圧に大きな変動が起こります。これがまだ計測中のテスターに悪影響を与えることがあります。この排気干渉を防止する機能が搭載されています。

空気回路

テスト圧電空レギュレーター制御

テスト圧を電空レギュレーターによりリモート制御します。チャンネルごとの異なる設定や高速チャージが可能です。
バイパス回路対応（オプション）

大容積ワークに対し加圧時間の短縮を図るため、外部に設置したバイパスユニット（オプション）の弁をテスター側で直接制御します。

インターフェースに関する機能

カラータッチパネル液晶

見やすく、分かりやすい大型カラータッチパネル液晶で直感的な操作が可能となります。
USBメモリーデータ保存機能

USBメモリーにより長期間にわたる大量のデータを保存することができます。PCへのデータ渡しも簡単です。
FTP機能

FTPクライアントソフトを利用してファイルの送受信ができる機能です。
多言語対応

日本語、英語、中国語など多言語に表示を切り替えることができる機能です。
入出力信号モニター機能

起動、停止信号や良否判定信号など外部PLCとの信号の接続状態を画面上でチェックします。設備との接続時に威力を発揮します。
品質管理機能

最新1,000個（LS-R902は5,000個）のワークデータを記憶してグラフ表示できるので、ワーク特性の変化、計測環境変化の監視に便利です。また、マスタリング特性グラフを使用すればテスト条件の設定がより容易になります。
産業用ネットワーク対応 (Ethernet/IP)

テスターとPLCを産業用ネットワークで接続することで、通信ケーブルの大幅な省配線化ができ、当社より提供されるEDSファイルで設定が簡単にできます。
