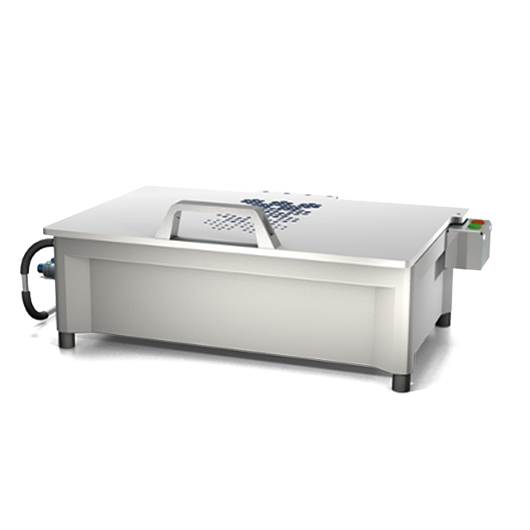

ELT3000 バッテリーリークディテクター

  • バッテリーセル専用
  • 質量分析計
  • 軽量コンパクト
電解液を直接検知する事が可能な、バッテリー専用のリークディテクターです。

基本仕様

最少可検リークレート 1 × 10-6 mbar·I/s
(ヘリウム等価リークレート)
測定範囲 3桁
リークレート
表示単位
mbar·l/s、atm·cc/s、Pa·m-3/s
ディテクション
センサー
四重極型質量分析計(2 × 陰極)
測定モード
起動時間
180 s
シリアルインターフェース USB 2.0、M12(I/O1000接続用)、
RJ45(ネットワーク接続)
I/O1000モジュール経由
インターフェース
10 × デジタル入力、8 × デジタル出力、RS232
動作温度 10 °C 〜 40 °C(50 〜 104 °F)
IP保護等級 IP20
ガス検知ユニット寸法
(幅×高さ×奥行)
610 mm × 300 mm × 380 mm
(24 in × 12 in × 15 in)
コントロールユニット寸法
(幅×高さ×奥行)
700 mm × 540 mm × 250 mm
(27.6 in × 13.7 in × 6.4 in)
重量 65 kg(144.5 lbs)
操作言語 英語、ドイツ語、韓国語、中国語、日本語

特長・機能

バッテリー寿命への信頼性確保

質量分析計技術を使用すれば、従来の方法よりも1,000倍高精度のリーク検知が可能で、最大10年のバッテリーセル寿命を実現します。

多品種に対してテスト可能

ELT3000 システムは、角型セル、丸型セル、パウチセルに好適です。
異なるセル形状でも、ELT3000 による検査を続行できます。

操作性とシステム統合が容易に

検査手順は簡単で、タッチディスプレイがELT3000の使用を簡単で直観的なものにします。 コストのかかるトレーニングコースは不要です。
システムは、自動化された製造工程に完全に統合することができます。

高効率

2つのテストチャンバーは、1回の検査サイクルで複数のセルを同時に検査できる設計となっています。
短いサイクルタイムと合わせて、システムはすばやい検査結果提供を可能にします。

主な用途

  • スマートフォン及びタブレットの製造
  • Eモビリティ―産業

ELT3000 – 持続可能性の組み込み

バッテリーセルのリークテストはバッテリーの長寿命を確実なものにし、バッテリー製造において使用される貴重な資源の不必要な消費を回避します。
リークテストはまた、有害なバッテリーの電解質が環境中に排出されるのを防止します。
